PNEUMATIKANTRIEBE

RE Serie

  • einfache externe Endlageneinstellung für beide Endlagen
  • Schwenkwinkel: 0-90° ± 5°.
  • Gehäuse Aluminium hartanodisiert, chemisch vernickelt oder PTFE beschichtet
  • Doppelt- oder einfachwirkend mit 4/4 oder 6/6 Federn standardmäßig erhältlich, Ausstattung von 3-6 Federn/Deckel (3-6bar) möglich.
  • Für Hoch- oder Tieftemperaturbereiche konditionierbar.
  • ATEX 2014/34/EU / SIL3

Doppelwirkend

Filters Sort results
Reset Apply
Modell
Drehmoment bei 4 bar
Drehmoment bei 6 bar
RE043
F03
F05
11mm Doppel-Vierkant
8,7 Nm
13 Nm
RE051
F03
F05
11mm Doppel-Vierkant
13,4 Nm
20,1 Nm
RE064
F03
F05
F07
14mm Doppel-Vierkant
23,7 Nm
35,5 Nm
RE076
F05
F07
17mm Doppel-Vierkant
47,1 Nm
70,6 Nm
RE086
F05
F07
17mm Doppel-Vierkant
68,9 Nm
103,4 Nm
RE101
F05
F07
F10
17mm Doppel-Vierkant
22mm Doppel-Vierkant
109,8 Nm
164,8 Nm
RE116
F07
F10
22mm Doppel-Vierkant
174,9 Nm
262,3 Nm
RE126
F07
F10
27mm Doppel-Vierkant
226,5 Nm
339,8 Nm
RE146
F10
F12
27mm Doppel-Vierkant
226,5 Nm
530,1 Nm
RE161
F10
F12
27mm Doppel-Vierkant
459,5 Nm
689,2 Nm
RE181
F10
F12
27mm Doppel-Vierkant
626,3 Nm
939,4 Nm
RE201
F10
F12
F14
27mm Doppel-Vierkant
36mm Doppel-Vierkant
861,3 Nm
1292 Nm
RE241
F14
36mm Doppel-Vierkant
1490 Nm
2235 Nm
RE271
F14
F16
46mm Doppel-Vierkant
2157 Nm
3235 Nm
RE331
F16
F25
46mm Doppel-Vierkant
55mm Doppel-Vierkant
3646 Nm
5469 Nm
RE421
F25
F30
75mm Doppel-Vierkant
6684 Nm
10025 Nm

Einfachwirkend

Filters Sort results
Reset Apply
Modell
Drehmoment bei 4bar*
Drehmoment bei 6bar*
RE043SR
F03
F05
11mm Doppel-Vierkant
-
4,1 Nm
RE051SR
F03
F05
11mm Doppel-Vierkant
5,7 Nm
8,5 Nm
RE064SR
F03
F05
F07
14mm Doppel-Vierkant
9,4 Nm
14,1 Nm
RE076SR
F05
F07
17mm Doppel-Vierkant
19 Nm
28,5 Nm
RE086SR
F05
F07
17mm Doppel-Vierkant
23,8 Nm
35,7 Nm
RE101SR
F05
F07
F10
17mm Doppel-Vierkant
22mm Doppel-Vierkant
43 Nm
64,6 Nm
RE116SR
F07
F10
22mm Doppel-Vierkant
67,3 Nm
100,9 Nm
RE126SR
F07
F10
27mm Doppel-Vierkant
86,5 Nm
129,8 Nm
RE146SR
F10
F12
27mm Doppel-Vierkant
136,8 Nm
205,2 Nm
RE161SR
F10
F12
27mm Doppel-Vierkant
189,2 Nm
283,8 Nm
RE181SR
F10
F12
27mm Doppel-Vierkant
250,9 Nm
376,3 Nm
RE201SR
F10
F12
F14
27mm Doppel-Vierkant
36mm Doppel-Vierkant
346,4 Nm
519,6 Nm
RE241SR
F14
36mm Doppel-Vierkant
604,8 Nm
907,2 Nm
RE271SR
F14
F16
46mm Doppel-Vierkant
940,1 Nm
1410 Nm
RE331SR
F16
F25
46mm Doppel-Vierkant
55mm Doppel-Vierkant
1477 Nm
2216 Nm
RE421SR
F25
F30
75mm Doppel-Vierkant
2685 Nm
4028 Nm

* 6bar = 6/6 Federn (außer RE043) / 4bar = 4/4 Federn

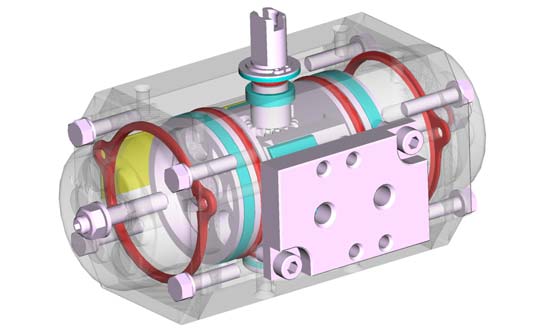

CH Serie

  • Gehäuse Edelstahl 1.4401, matt-, oder spiegelpoliert / Aluminium hartanodisiert, chemisch vernickelt oder PTFE beschichtet
  • Schwenkbereich 90° +/-5° justierbar – auch in 120° und 180° doppeltwirkend erhältlich oder mit Edelstahlkolben lieferbar
  • Armaturenschnittstelle nach ISO5211 (Doppelte Flanschbilder) und Vierkantaufnahme Sternausführung (Parallel und 45°)
  • Für Hoch- oder Tieftemperaturbereiche konditionierbar

Doppelwirkend

Filters Sort results
Reset Apply
Modell
Drehmoment bei 4 bar
Drehmoment bei 6 bar
5,0
7,6
8,7
13,0
12,3
18,5
22,0
33,0
46,8
70,2
71,2
106,9
110,9
166,4
183,0
274,5
240,7
361,1
346,8
520,2

Einfachwirkend

Filters Sort results
Reset Apply
Modell
Drehmoment bei 4 bar*
Drehmoment bei 6 bar*
-
4,1 Nm
4,7 Nm
7,0 Nm
8,3 Nm
12,5 Nm
16,9 Nm
25,3 Nm
25,2 Nm
37,8 Nm
40 Nm
60,0 Nm
70,7
106,0
85,0
127,5
123,0
184,0

* 6bar = 6/6 Federn (außer RE043) / 4bar = 4/4 Federn

CN Serie

Kostengünstige Alternative für allgemeine Industrieanwendungen.

  • einfache externe Endlageneinstellung für beide Endlagen
  • Schwenkwinkel: 0-90° ± 5°.
  • Gehäuse Aluminium hartanodisiert

RE-Serie

Doppeltwirkend

Filters Sort results
Reset Apply
Modell
Drehmoment bei 4 bar
Drehmoment bei 6 bar
RE043
F03
F05
11mm Doppel-Vierkant
8,7 Nm
13 Nm
RE051
F03
F05
11mm Doppel-Vierkant
13,4 Nm
20,1 Nm
RE064
F03
F05
F07
14mm Doppel-Vierkant
23,7 Nm
35,5 Nm
RE076
F05
F07
17mm Doppel-Vierkant
47,1 Nm
70,6 Nm
RE086
F05
F07
17mm Doppel-Vierkant
68,9 Nm
103,4 Nm
RE101
F05
F07
F10
17mm Doppel-Vierkant
22mm Doppel-Vierkant
109,8 Nm
164,8 Nm
RE116
F07
F10
22mm Doppel-Vierkant
174,9 Nm
262,3 Nm
RE126
F07
F10
27mm Doppel-Vierkant
226,5 Nm
339,8 Nm
RE146
F10
F12
27mm Doppel-Vierkant
226,5 Nm
530,1 Nm
RE161
F10
F12
27mm Doppel-Vierkant
459,5 Nm
689,2 Nm
RE181
F10
F12
27mm Doppel-Vierkant
626,3 Nm
939,4 Nm
RE201
F10
F12
F14
27mm Doppel-Vierkant
36mm Doppel-Vierkant
861,3 Nm
1292 Nm
RE241
F14
36mm Doppel-Vierkant
1490 Nm
2235 Nm
RE271
F14
F16
46mm Doppel-Vierkant
2157 Nm
3235 Nm
RE331
F16
F25
46mm Doppel-Vierkant
55mm Doppel-Vierkant
3646 Nm
5469 Nm
RE421
F25
F30
75mm Doppel-Vierkant
6684 Nm
10025 Nm

Einfachwirkend

Filters Sort results
Reset Apply
Modell
Drehmoment bei 4bar*
Drehmoment bei 6bar*
RE043SR
F03
F05
11mm Doppel-Vierkant
-
4,1 Nm
RE051SR
F03
F05
11mm Doppel-Vierkant
5,7 Nm
8,5 Nm
RE064SR
F03
F05
F07
14mm Doppel-Vierkant
9,4 Nm
14,1 Nm
RE076SR
F05
F07
17mm Doppel-Vierkant
19 Nm
28,5 Nm
RE086SR
F05
F07
17mm Doppel-Vierkant
23,8 Nm
35,7 Nm
RE101SR
F05
F07
F10
17mm Doppel-Vierkant
22mm Doppel-Vierkant
43 Nm
64,6 Nm
RE116SR
F07
F10
22mm Doppel-Vierkant
67,3 Nm
100,9 Nm
RE126SR
F07
F10
27mm Doppel-Vierkant
86,5 Nm
129,8 Nm
RE146SR
F10
F12
27mm Doppel-Vierkant
136,8 Nm
205,2 Nm
RE161SR
F10
F12
27mm Doppel-Vierkant
189,2 Nm
283,8 Nm
RE181SR
F10
F12
27mm Doppel-Vierkant
250,9 Nm
376,3 Nm
RE201SR
F10
F12
F14
27mm Doppel-Vierkant
36mm Doppel-Vierkant
346,4 Nm
519,6 Nm
RE241SR
F14
36mm Doppel-Vierkant
604,8 Nm
907,2 Nm
RE271SR
F14
F16
46mm Doppel-Vierkant
940,1 Nm
1410 Nm
RE331SR
F16
F25
46mm Doppel-Vierkant
55mm Doppel-Vierkant
1477 Nm
2216 Nm
RE421SR
F25
F30
75mm Doppel-Vierkant
2685 Nm
4028 Nm

* 6bar = 6/6 Federn (außer RE043) / 4bar = 4/4 Federn

CH Edelstahl
